当前您所在的位置:首页 >> 产品中心 >> 印刷机配套系列印刷配套微电脑无触点稳压器

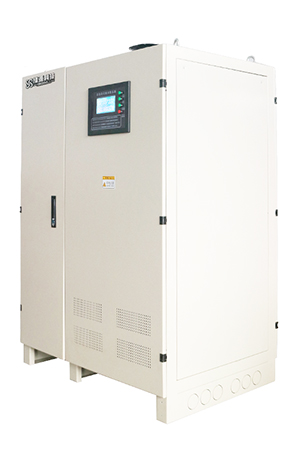

印刷配套微电脑无触点稳压器

产品优势:

国内稳压器顶级产品、微机控制系统、高效、节能、快速调节、输出高精度、无噪声、三相自动平衡、无机械故障和碳刷磨损等优点。

生产能力:

50台/月

应用领域:

适用于对供电环境要求较高的海德堡印刷机、三菱、罗兰、日本小森、富士、利优比等进口印刷机。

手机获取参数

  • 概述
  • 技术参数
  • 规格尺寸
  • 使用条件

搜狐网 印刷机为什么需要选用无触点稳压器

随着印刷技术的迅猛发展,印刷设备的档次也在逐年提高,为有效保护高价值印刷设备能够稳定持续运行,针对印刷设备对电压质量要求高;我公司量身设计了印刷设备系列稳压器。
一、 新一代的智能稳压器 ——SWDT系列高速数控无触点稳压器

1、从原理上完全摈弃以往靠电机拖动碳刷调压的方式,解决了机械链条式稳压器所带来的响应速度慢、接点多、碳刷磨损严重,造成接触不良,不能实现免维护无人值守的要求等缺点。

2、它采用:DSP运算计量芯片+快速交流采样技术+有效值校正技术+电流过零切换技术和快速补偿稳压技术,将智能仪表、快速稳压和故障诊断结合在一起,使产品一高可靠、智能化、高效、精密、节能。是普通稳压器理想的替代者。

3、更多科技元素的应用,使产品整体设计简洁流畅、体积小、重量轻,实现了产品智能化,强大的功能性在该产品上得到充分体现。不论是中文液晶显示、智能化管理系统、异常事件记录、稳压参数任意设定、温控风机冷却,还是智能化自动旁路、高低压缺相、完善的通讯手段,每个环节我们都精益求精。

二、产品性能特点

■ 运行可靠性

1、无机械传动,无碳刷磨损,长寿命免维护,无故障工作时间大于 10 万小时。

2、主核心器件可控硅模块选用欧美国际知名品牌,原装进口,保证了运行稳定性和可靠性。

3、微电脑(DSP)选用美国原装进口,该器件为受控产品。

4、控制系统电源采用超隔离宽范围稳压供电,即便在电网电压超高、极低极恶劣的电网环境下,稳压器均可工作自如。

5、每台稳压器均安装一组大通流量限压型电涌防护模块,能够有效吸收电网内部电涌及外部感应雷击造成的瞬态过电压,保证用电设备安全运行。

■ 技术先进性

1、单补偿加自耦电路结构,无波形失真、无相位失真,负载适应性强。

2、独家选用 16 位微电脑作为稳压器的控制核心,运算速度快、精度高,实现了智能控制。

3、独家选用传感器对模拟量采样,直接计算交流真有效值,取消传统多组电位器调整电路,提高了控制精度及响应时间。

4、三块控制板对三相电路进行控制,并对三个单相电路分别调整,电路简洁集成化程度高。

■ 智能化控制功能

1、全中文液晶显示,实时反映稳压器的运行参数。根据现场的使用环境,通过按键可灵活设定不同运行参数,使用电设备工作于最佳运行状态。

2、黑匣子”功能:可记录异常历史事件,准确记录发生时间、类型及详细参数,为快速排除故障提供详实数据。

3、智能化自动旁路功能:当稳压器某相出现故障时,输入电压在允许范围内,故障相自动转为旁路供电,非故障相继续稳压输出,保证供电连续性。

■ 完善的保护功能

1、过压、欠压保护功能:当电源电压严重偏离稳压范围时,切断输出并发出告警信号,当电网电压正常后具有自动恢复稳压输出功能。

2、过流及短路保护功能:用电设备发生严重过载经延时后切断输出,同时发出告警信号,发生短路时则迅速切断输出。

3、缺相保护功能:电源缺相同时切断三相输出,并发出告警信号,电源正常后自动恢复稳压输出

4、错相保护功能:供电电源相序不正确时,立即切断稳压输出,同时发出告警信号。

5、延时输出功能:当稳压器初始接通电源或因电网断电恢复正常时,稳压器将延时5~10 秒后执行稳压输出,保护用电设备不受冲击性损坏

6、手动直通功能:当稳压器需要检修时,可手动切换到“直通“运行状态,保证用电设备供电不中断。

■ 高效节能性

1、独有的无限流器件专利技术,根除了附加损耗、降低温升、减少负载效应,提高了效率。

2、变压器铁心选用优质硅钢片,经特殊优化设计,损耗低效率高。三相稳压器空载电流达到毫安级,同行业领先。

3、温控风扇,节能降噪,延长使用寿命

三、电气原理

本系统采用16位单片机构成控制核心,通过对输入电压Ui输出电压Uo及负载电流IF等信号的精确采样,A/D转换,由单片机做出智能判断发出控制指令,通过双向可控硅的导通组合以改变ΔU的极性及大小,实现对输入电压Ui 补偿,保持输出电压Uo稳定。

搜狐网 印刷机为什么需要选用无触点稳压器
型 号:SWDT-3380、SWDT-33100…SWDT-33350、SWDT-33400
额定容量:80KVA、100KVA…350KVA、400KVA
制作方式:DSP运算计量芯片+SCR模块+CPU控制中心+隔离变压器
输入电压:AC3P4W380V±15%(或20%或事先说明)
输出电压:AC3P4W380V
输出精度:±1%
频率:50/60HZ
反应时间:4mS/step
输出波形:输出波形无畸变,无谐波增量
效率:≥ 99%(满载时)/空载消耗功率≤1%
调节方式:三相分调,输出不平衡度小于1%
过压保护:输出相电压超过10%(245V)切断输出
欠压保护:输出相电压低于10%(195V)切断输出
超载保护:电子检测,超载5分钟交流断路器切断输出。双重保护
短路保护:电子检测,交流断路器瞬时切断输出。双重保护
过流保护:可分别设定三相最大电流值达到或大于此值即切断输出
旁路保护:零秒自动切换旁路,手动旁路都有具备
延时输出:开机后延迟3至5秒才有输出
噪声消除:具有突波吸收器、LC滤波器
缺相保护:带缺相保护(选配)
相序保护:逆相错相时设备无法开启(选配)
过热保护:温度高于115℃切断输入(选配)
雷击保护:加装浪涌保护开关,C级防雷(选配)
数字显示:LCD液晶屏显示三相输入/输出电压和电流(可提供英文显示)
状态显示:稳压状态/市电状态/过压状态/欠压状态
记录功能:独家技术“黑匣子”功能,可记录异常历史事件,准确记录发生时间、类型及详细参数,为快速排除故障提供详实数据(标配)
瞬间超载能力:200% 可维持10秒钟,500% 可维持50ms
远程控制:可选通过计算机远程控制(选配)
通讯接口:RS485,可连接计算机监控稳压器运行状态(选配)
冷却方式:风冷/或温控,高于55℃自动启动
型号容量外形尺寸W*L*H(mm)重量(kg)
SWDT-338080KVA500*900*1100300
SWDT-33100100KVA500*900*1100350
SWDT-33120120KVA500*900*1100380
SWDT-33150150KVA900*600*1200410
SWDT-33200200KVA900*600*1200485
SWDT-33250250KVA900*600*1200540
SWDT-33320320KVA1000*700*1400650
SWDT-33400400KVA1000*700*1400750

以上数据仅作参考,我同会依实际情况作调整。
1、环境温度:-5℃~40℃
2、湿度:0~95%
3、海拔高度:不超过2000m
4、安装场所: 无严重绝缘的气体,蒸汽,灰尘,污垢及其他爆炸性和腐蚀性介质
5、安装场所:应无严重振动或颠簸
6、其他说明:凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定
